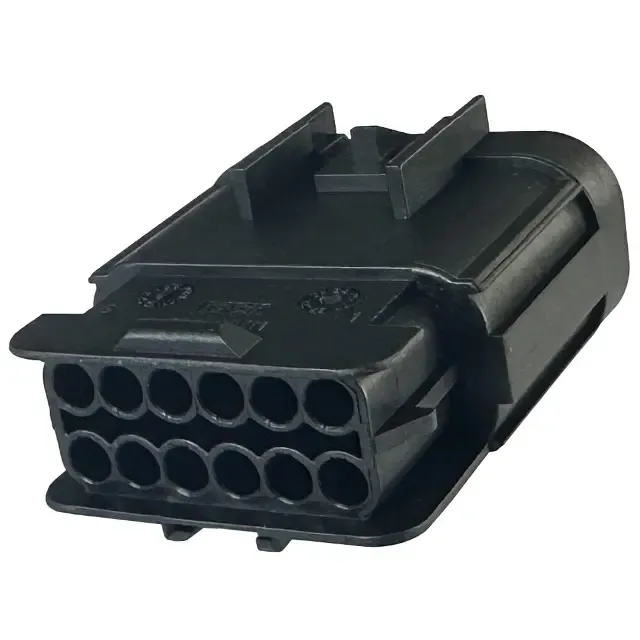

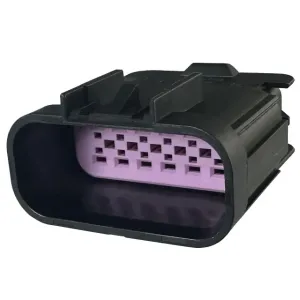

12방향 수형 메트리팩 하우징, GT 150 시리즈, 밀폐형 자동차 커넥터 15326854 – TS30381-12P-11 안정적인 차량 배선 시스템을 위한 내구성 있는 수형 플러그

자동차 전기 시스템의 세계에서 안정적인 연결은 단순한 편의가 아니라 필수입니다. GT 150 시리즈의 12방향 수 Metri-Pack 하우징인 TS30381-12P-11은 현대 차량 전자 장치의 요구 사항을 충족하도록 설계된 견고하고 밀봉된 고성능 솔루션을 정확하게 제공합니다. 암형 TS30381-12P-21 하우징에 대한 직접적인 대응으로 설계된 이 커넥터는 엔진 베이, 제어 모듈 및 배전 장치에서 안전하고 오래 지속되는 연결을 보장합니다. 15326854 사양이 필요한 애플리케이션과 호환되는 이 제품은 자동차, 요트, UTV 및 오프로드 차량의 오디오 시스템, 센서 네트워크 및 제어 장치에 대한 강력한 대안을 찾고 있는 자동차 제조업체, 애프터마켓 공급업체 및 수리 전문가에게 신뢰할 수 있는 선택입니다.

• 모델   TS30381-12P-11

• 성별   남성

• 극수   12

• 하우징 재질   PBT+GF15% 또는 PA66+GF30%

• 터미널 유형   구리 합금, 황동, 인청동

• 짝짓기 하우징   TS30381-12P-21(여성)

• 씰링 시스템   다이어프램이 포함된 통합 매트 씰

• 보유 디자인   보조 잠금 장치가 있는 투피스

• 피치에 문의   4.0mm(표준 그리드)

• 품질 보증   100% 발송 전 검사

• 인증   IATF 16949, ISO14001, RoHS

• 주문 및 배송   MOQ: 1,000개 | 리드타임: 2~15일

안전하고 진동에 강한 자동차 연결을 위해 설계되었습니다.

TS30381-12P-11 수 하우징은 자동차 환경에서 발견되는 혹독한 조건을 견디도록 제작되었습니다. 엔진실에 장착되거나 대시보드 제어 모듈에 통합되거나 해양 및 오프로드 애플리케이션에 사용되는 이 커넥터는 지속적인 진동, 온도 변동, 습기 및 먼지에 대한 노출에서도 안정적인 전기 성능을 유지합니다. 수형 디자인은 TS30381-12P-21 암형 하우징과의 호환성을 보장하여 우발적인 연결 끊김 및 환경 저하를 방지하는 밀봉된 연동 인터페이스를 형성합니다.

보조 잠금 기능을 갖춘 견고한 투피스 디자인

단자 래치에만 의존하는 기본 커넥터와 달리 TS30381-12P-11은 보조 잠금 메커니즘을 통합하는 2피스 하우징 시스템이 특징입니다. 단자를 삽입한 후 잠금 웨지가 결합되어 모든 접점을 제자리에 고정합니다. 이 이중 고정 시스템은 엔진 진동이나 기계적 응력으로 인한 단자 이탈을 방지하여 중요한 자동차 회로에서 간헐적인 오류 및 시스템 오류의 위험을 크게 줄입니다.

뛰어난 환경 보호를 위한 통합 매트 씰

각 단자 구멍에는 보호 다이어프램이 있는 성형 매트 씰이 포함되어 있습니다. 터미널을 삽입하면 다이어프램이 뚫려 와이어 절연체 주위에 방수 밀봉이 생성됩니다. 이는 차량 시스템의 전기적 고장의 일반적인 원인인 습기 침투, 먼지 축적 및 부식을 방지합니다. 나중에 터미널을 제거하는 경우 캐비티 보호를 복원하기 위해 밀봉 플러그를 설치하여 시간이 지나도 하우징이 완전히 밀봉되고 기능을 유지하도록 해야 합니다.

장기적인 내구성을 위한 고성능 소재

PBT+GF15% 또는 PA66+GF30%로 제조된 하우징은 열, 충격 및 화학물질 노출에 대한 탁월한 저항성을 제공합니다. 이러한 유리 강화 열가소성 플라스틱은 넓은 온도 범위에서 구조적 무결성을 유지하므로 후드 아래 및 산업용 응용 분야에 이상적입니다. 검정색 마감은 UV 저항성과 미적 일관성을 제공하며 자동차, 요트 및 UTV에 공장에서 설치된 구성 요소와 완벽하게 조화를 이룹니다.

표준 터미널 및 하네스 구성과 호환 가능

TS30381-12P-11은 구리 합금, 황동, 인청동을 포함한 다양한 단자 유형을 수용하므로 전도성, 비용 및 기계적 요구 사항에 따라 맞춤화가 가능합니다. 4.0mm 피치와 12방향 레이아웃은 오디오 시스템, 센서 어레이, 배전 모듈에 적합한 체계적인 고밀도 배선을 지원합니다. 표준화된 설계는 기존 툴링 및 조립 공정과의 호환성을 보장하므로 OEM 및 애프터마켓 생산 라인에 쉽게 통합할 수 있습니다.

다양한 자동차 및 산업 응용 분야에 이상적

일반적인 용도는 다음과 같습니다.

• 공장에서 설치된 오디오 및 인포테인먼트 시스템용 교체 커넥터

• 승용차 및 고성능 차량의 엔진 관리 및 센서 하네스

• 요트 및 보트의 해양 제어 패널 및 내비게이션 시스템 배선

• UTV, ATV 및 농업 장비의 전기 인터페이스

• OEM 업그레이드 및 개조 설치를 위한 맞춤형 배선 솔루션

모듈식 설계는 소규모 배치 수리와 대규모 제조를 모두 지원합니다.

금형 개발 지원을 통한 맞춤형 OEM 및 ODM 제조

당사는 개인 라벨링, 맞춤형 핀 구성, 전용 금형 제작을 포함한 완전한 맞춤 서비스를 제공합니다. 당사의 엔지니어링 팀은 설계 및 프로토타입 제작부터 대량 생산에 이르기까지 엔드투엔드 지원을 제공하여 브랜드 커넥터가 정확한 성능 및 미적 요구 사항을 충족하도록 보장합니다. 빠른 툴링 처리 시간과 확장 가능한 생산 능력을 통해 기업이 고품질의 애플리케이션별 솔루션을 신속하게 시장에 출시할 수 있도록 지원합니다.

글로벌 자동차 표준을 충족하기 위한 품질 관리

모든 TS30381-12P-11은 배송 전에 연속성 테스트, 육안 검사, 잠금 웨지 맞물림 확인을 포함하여 100% 검사를 거칩니다. IATF 16949(자동차 품질 관리), ISO14001(환경 관리) 및 RoHS(유해 물질 제한) 인증을 받은 당사의 커넥터는 안전, 신뢰성 및 환경적 책임에 대한 가장 높은 국제 표준을 충족합니다.

빠른 배송 및 전담 기술 지원

최소 1,000개 주문과 2~15일의 배송 기간을 통해 전 세계 유통업체, 설치업체 및 제조업체의 신속한 주문 처리를 지원합니다. 제품 샘플, 기술 도면 또는 맞춤형 디자인 상담을 원하시면 영업팀에 문의하세요.mandy@tscn.com.cn신속하고 전문적인 도움을 받으려면
