23핀 검정색 TE AMPSEAL 밀폐형 커넥터 와이어-보드 커넥터 770680-1 – 고성능 3열 자동차 등급 솔루션

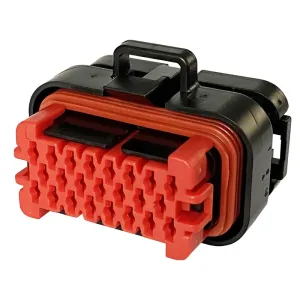

극한 환경을 위해 설계된 TS30256-23P-21은 까다로운 자동차, 해양 및 오프로드 애플리케이션에서 안정적이고 내후성 전기 연결을 제공하도록 설계된 23핀 검정색 암 전선 기판 간 커넥터입니다. 고급 AMPSEAL 밀폐형 커넥터 시리즈의 일부인 이 하우징은 습기, 먼지, 진동 및 온도 변동이 지속적으로 문제가 되는 곳에서 강력한 신호 무결성과 장기적인 내구성을 보장합니다. 엔진 제어 장치, 조명 모듈, 인포테인먼트 시스템 및 배전반에 사용하기에 적합하며 배선 하네스와 PCB 장착 전자 장치 사이에 안전한 인터페이스를 제공합니다. 자동차, 요트, UTV를 포함한 다양한 차량과 완벽하게 호환되는 이 밀폐형 커넥터는 OEM 및 애프터마켓 업그레이드 모두에서 원활한 통합을 지원합니다.

주요 기능 및 기술 하이라이트

• 모델 번호:TS30256-23P-21

• 커넥터 유형:암형, 전선 대 기판

• 핀 수:23회로(3열 구성)

• 짝짓기 플러그:TS30256-23P-11 (남성)

• 하우징 재질:PBT+GF15% 또는 PA66+GF30% – 유리 섬유가 강화된 고강도, 내열성 열가소성 수지

• 터미널 유형:구리 합금 / 황동 / 인청동 – 낮은 저항과 안정적인 전도성 보장

• 씰링 기술:회로별 다이어프램이 포함된 통합 매트 씰; 단자 삽입 시 씰이 파손되어 IP 수준 보호 유지

• 보조 잠금:진동 시 접점 이탈을 방지하기 위해 잠금 웨지가 있는 2피스 설계

• 정점:조밀하고 안정적인 신호 라우팅을 위한 4.0mm 중심선

• 규정 준수:IATF 16949, ISO14001, RoHS – 엄격한 자동차 품질 및 환경 표준에 따라 제조됨

• 품질 보증:배송 전 100% 검사 – 연속성, 유지 및 육안 검사 포함

• 최소 주문:1,000개

• 리드타임:주문 확인 후 2~15일

• 적용 범위:자동차 전자 장치, 해양 시스템, UTV, 산업 제어 및 견고한 와이어 하니스 어셈블리

최대의 신뢰성을 위한 고급 밀봉 및 잠금 시스템

표준 커넥터와 달리 TS30256-23P-21은 각 회로를 개별적으로 보호하는 정교한 밀봉 메커니즘을 갖추고 있습니다. 매트 씰에는 모든 캐비티에 내장된 다이어프램이 포함되어 있으며, 다이어프램은 터미널이 삽입될 때만 파열되어 도체 주변의 견고한 방수 씰을 보장합니다. 나중에 터미널을 제거하는 경우 전용 밀봉 플러그를 설치하여 사용하지 않은 위치를 다시 밀봉하여 습기 유입 및 오염을 방지할 수 있습니다. 따라서 이 커넥터는 물, 먼지 및 화학 물질에 대한 노출이 불가피한 후드 아래, 차체 아래 또는 외부 장착 전자 장치에 이상적입니다.

또한 2피스 하우징 설계에는 삽입 후 모든 단자를 고정하는 잠금 웨지가 통합되어 있습니다. 웨지가 장착되면 접점 어레이 전체에 균일한 압력을 가하여 열 순환이나 기계적 충격으로 인해 단자가 빠질 위험이 제거됩니다. 이 보조 잠금 기능은 오프로드 차량, 해양 엔진 및 중장비와 같은 진동이 심한 환경에서 신호 연속성을 유지하는 데 필수적입니다.

4.0mm 그리드의 정밀한 3열 레이아웃

커넥터의 23핀 구성은 4.0mm 피치로 3열로 배열되어 컴팩트한 공간에서 고밀도 배선이 가능합니다. 이 레이아웃은 효율적인 PCB 장착 및 간소화된 하니스 라우팅에 최적화되어 복잡함을 줄이고 서비스 가능성을 향상시킵니다. 대칭형 설계는 결합 중 균형 잡힌 기계적 부하를 지원하여 솔더 조인트의 응력을 최소화하고 장기적인 보드 수준 신뢰성을 보장합니다. 대시보드 제어 모듈, 센서 인터페이스 또는 전원 관리 장치에 사용되는 이 구조화된 핀 배열은 전원, 아날로그, 디지털 등 모든 신호 유형에서 일관된 성능을 지원합니다.

자동차 및 해양 플랫폼 전반에 걸친 보편적인 사용

TS30256 시리즈는 밀폐형, 고전류 또는 혼합 신호 연결이 필요한 최신 차량 플랫폼에 널리 사용됩니다. PBT 및 PA66 기반 소재와의 호환성 덕분에 열적 및 기계적 요구 사항에 따라 맞춤화가 가능합니다. PA66+GF30%는 더 높은 내열성을, PBT+GF15%는 향상된 치수 안정성을 제공합니다. 검정색 하우징은 공장 배선 직기와 완벽하게 조화를 이루므로 OEM 교체 및 전문 애프터마켓 설치에 선호되는 선택입니다. 일반적인 응용 분야에는 엔진 관리 시스템, 조명 하니스, 오디오 제어 보드 및 보조 전력 분배 장치가 포함됩니다.

맞춤형 OEM/ODM 제조 서비스

우리는 브랜드, 유통업체, 시스템 통합업체를 위한 완전한 맞춤형 개발을 지원합니다. 당사의 역량에는 맞춤형 금형 생성, 수정된 핀 수, 맞춤형 밀봉 솔루션, 개인 라벨링 및 특수 포장이 포함됩니다. TS30256 시리즈의 변형이 필요하든 완전히 새로운 밀폐형 커넥터 설계가 필요하든 당사 엔지니어링 팀은 전체 문서 및 규정 준수 보고를 통해 신속한 프로토타이핑, 테스트 및 확장 가능한 생산을 제공합니다.

신뢰할 수 있는 품질

모든 TS30256-23P-21 커넥터는 IATF 16949(자동차 품질), ISO14001(환경 관리) 및 RoHS(유해 물질 관리)를 준수하는 인증된 제조 환경에서 생산됩니다. 일괄 테스트 및 100% 선적 전 검사를 통해 일관된 성능, 단자 정렬 및 밀봉 무결성이 보장됩니다. 품질에 대한 이러한 약속은 모든 장치가 자동차 및 산업 응용 분야의 엄격한 요구 사항을 충족하도록 보장합니다.

기술 지원이나 샘플이 필요하십니까?

부속품 확인, 데이터시트 또는 샘플 요청은 영업팀에 문의하세요.mandy@tscn.com.cn. 우리는 전 세계 통합업체, 설치업체, 조달 전문가에게 빠르고 전문적인 지원을 제공합니다.

TSCN 소개 - 밀폐형 연결의 혁신

Zhejiang Tongsheng Electronic Co., Ltd.(TSCN)는 자동차 및 산업 부문을 위한 고신뢰성 커넥터를 전문으로 합니다. 20년 이상의 경험을 바탕으로 당사는 내구성, 정밀도 및 규정 준수를 결합한 엔지니어링 솔루션을 제공합니다. AMPSEAL 스타일 밀폐형 커넥터의 신뢰할 수 있는 공급업체로서 당사는 고객이 가장 까다로운 환경에 맞게 더 스마트하고 안전하며 복원력이 뛰어난 전자 시스템을 구축할 수 있도록 지원합니다.
