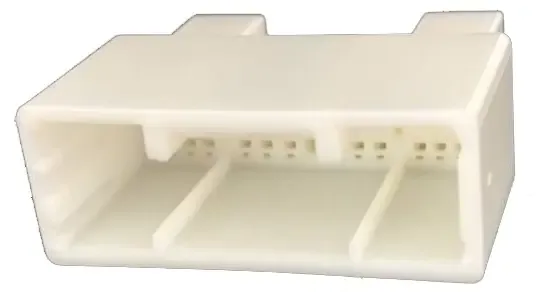

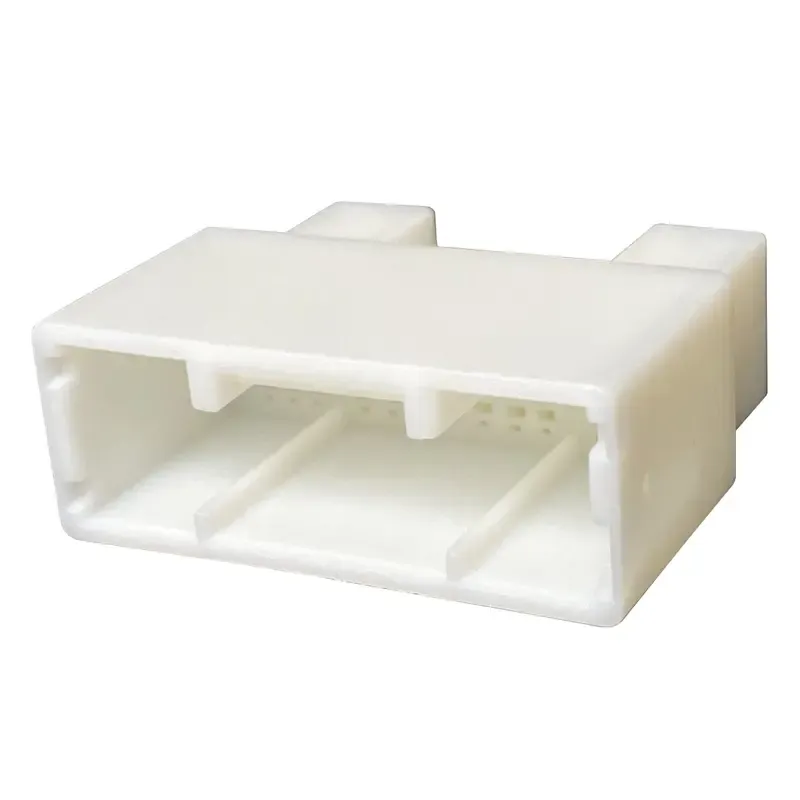

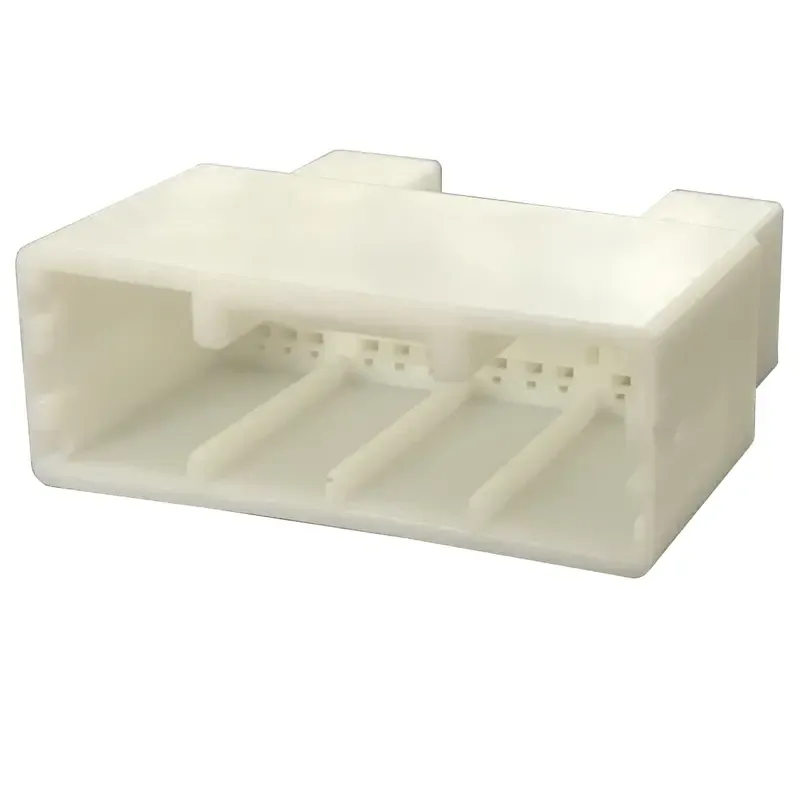

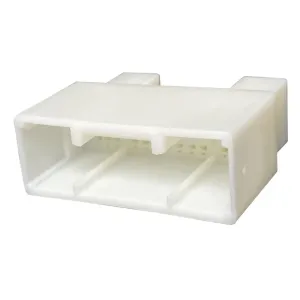

30핀 2mm 1.8mm 천연 수 와이어 하네스 커넥터(단말 포함) – 일부 Toyota 자동차용 자동차 커넥터

TS30101-30P-11은 자동차 오디오 시스템, 특히 안정적인 플러그 스타일 인터페이스가 필요한 일부 Toyota 모델에 사용하도록 설계된 30핀 수 와이어 하니스 커넥터입니다. 암 하우징 TS30101-30P-21에 대한 결합 대응물로 설계된 이 커넥터는 공장에서 설치된 헤드 장치를 업그레이드하거나 맞춤형 배선 어댑터를 구축할 때 원활한 통합을 가능하게 합니다. 자연스러운 베이지색 하우징은 원래의 차량 하네스와 조화를 이루며 시각적 방해 없이 깨끗하고 전문적인 설치를 지원합니다.

정밀 성형 구조와 고품질 단자를 갖춘 TS30101-30P-11은 스피커 신호, 전원 공급 장치 및 액세서리 제어 라인에 대한 안정적인 전기 접촉을 보장합니다. 자동차, 요트, UTV 및 기타 모바일 플랫폼에 사용하기에 적합한 이 수 커넥터는 진동, 온도 변동 및 습기에 노출된 환경에서 일관된 성능을 제공합니다. 애프터마켓 스테레오 키트 또는 OEM 수준 하네스 생산에 사용되는 이 제품은 내구성이 뛰어나고 플러그 호환 가능한 솔루션을 제공합니다.

기술 사양 개요

공장 스타일 오디오 통합을 위한 수 플러그 설계

TS30101-30P-11은 Toyota 차량 오디오 업그레이드에 일반적으로 사용되는 30핀 전선 간 연결 시스템의 수 플러그 역할을 합니다. 여성 제품과 함께 사용하면 비파괴적인 스테레오 설치가 가능하므로 공장 배선을 자르거나 연결할 필요가 없습니다. 이 플러그 스타일 커넥터는 최신 인포테인먼트 기능을 지원하면서 원래 전기 시스템의 무결성을 유지하는 맞춤형 하니스 어댑터를 만드는 데 이상적입니다.

TPA(단자 위치 보증) 버전과 비TPA 버전 모두에서 사용 가능한 이 커넥터는 진동이 심한 환경에서 향상된 단자 고정 기능을 제공합니다. TPA 장착 변형에는 터미널 백아웃을 방지하는 보조 잠금 메커니즘이 포함되어 해양, 오프로드 및 성능 응용 분야에서 장기적인 신뢰성을 보장합니다. TPA가 있으면 커넥터 본체에 사소한 설계 변형이 발생하여 적절한 기계적 결합과 안전한 결합이 보장됩니다.

가혹한 환경을 위한 내구성 있는 소재 선택

PBT+GF15% 또는 PA66+GF30%로 제조된 TS30101-30P-11 하우징은 열 변형, 충격 및 화학적 노출에 대한 탁월한 저항성을 제공합니다. 이러한 강화 열가소성 소재는 넓은 온도 범위에서 치수 안정성을 유지하므로 커넥터가 대시보드 아래 및 엔진 베이 설치에 적합합니다. 구리 합금, 황동 또는 인청동으로 제작된 내부 단자는 낮은 전기 저항과 높은 내부식성을 제공하여 장기적인 신호 선명도와 전력 효율성에 기여합니다.

포괄적인 OEM 및 ODM 제조 지원

우리는 브랜드 하네스 솔루션을 개발하는 기업을 위한 완전한 맞춤 서비스를 제공합니다. 당사의 역량에는 개인 라벨링, 포장 디자인, 기술 문서 및 맞춤형 금형 개발이 포함됩니다. 수정된 핀 레이아웃, 대체 하우징 색상 또는 귀하의 브랜드에 따른 대량 생산이 필요한 경우 당사는 빠른 프로토타이핑과 일관된 품질 관리를 통해 확장 가능하고 대응력이 뛰어난 제조를 제공합니다.

자동차 등급 품질 및 규정 준수 표준

모든 장치는 IATF 16949(자동차 품질 관리), ISO14001(환경 책임) 및 RoHS(유해 물질 제한)를 엄격하게 준수하여 생산됩니다. 각 커넥터는 배송 전에 육안 검사, 단자 정렬 확인 및 TPA 기능 테스트(해당하는 경우)를 포함하여 100% 검사를 거칩니다. 이를 통해 모든 TS30101-30P-11은 자동차 전기 시스템에서 기대되는 고성능 및 안전 표준을 충족합니다.

TSCN 소개 - 신뢰할 수 있는 자동차 커넥터 제조업체

Zhejiang Tongsheng Electronic Co., Ltd.(TSCN)는 1998년부터 자동차 전기 부품의 선도적인 공급업체입니다. 정밀 성형 및 커넥터 엔지니어링 분야에서 20년 이상의 경험을 바탕으로 당사는 신뢰할 수 있는 고품질 솔루션을 글로벌 시장에 제공합니다. 당사의 제품은 애프터마켓 오디오 키트, OEM 하니스 시스템 및 특수 차량 애플리케이션에 널리 사용되어 전 세계 설치업체, 유통업체 및 브랜드 파트너로부터 신뢰를 얻고 있습니다.

기술 지원 및 샘플 요청

자세한 사양, 핀아웃 다이어그램 또는 샘플 요청은 당사에 문의하십시오.mandy@tscn.com.cn. 우리는 귀하의 다음 프로젝트에 대한 기술 문의, 사용자 정의 옵션 및 대량 가격 책정에 도움을 드릴 준비가 되어 있습니다.

다른 커넥터 유형이나 구성이 필요합니까? 우리는 다양한 차량 플랫폼과 브랜딩 요구 사항에 맞는 맞춤형 와이어 하네스 솔루션 개발을 전문으로 합니다.

제품 문서에 액세스

TS30101 시리즈의 데이터시트, 치수 도면, 포장 세부 정보 및 애플리케이션 가이드를 다운로드하려면 공식 웹사이트를 방문하세요. 견고한 플러그 앤 플레이 오디오 및 제어 하네스 구성 요소가 필요한 Toyota, Lexus 및 기타 브랜드용으로 설계된 전체 자동차 커넥터 제품군을 살펴보세요.

우리 회사의 이 TS30101-30P 암수 배선 커넥터에는 두 가지 시리즈가 있는데 하나는 TPA가 있고 다른 하나는 TPA가 없습니다. TPA의 경우 커넥터 측면에서도 약간의 차이가 있습니다. 더 자세한 내용을 알고 싶으시면 이메일로 문의해 주세요.
