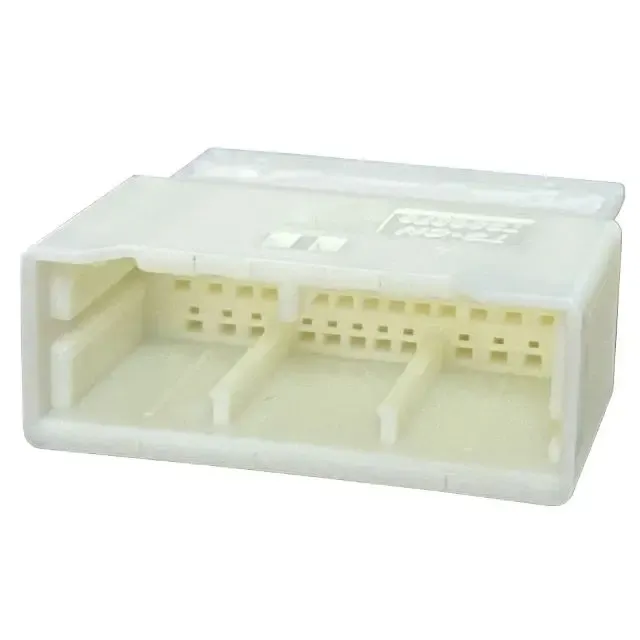

30방향 수 와이어-와이어 하우징 천연 자동차 커넥터 - 90980-12E93 호환성을 갖춘 Toyota용 TS30378-30P-11

30방향 수 와이어-와이어 하우징 천연 자동차 커넥터(모델 TS30378-30P-11)는 자동차 오디오 및 제어 시스템에 원활하게 통합되도록 설계된 정밀 엔지니어링 수 커넥터입니다. 암 하우징 TS30378-30P-21과 결합하도록 특별히 설계된 이 자연색 커넥터는 전선 간 응용 분야, 특히 OEM 부품 번호 90980-12E93과의 호환성이 필요한 Toyota 차량에서 안정적인 인터페이스 역할을 합니다. 애프터마켓 스테레오 설치, 하네스 수리 및 차량별 배선 업그레이드에 이상적이며 원래의 전기적 무결성을 손상시키지 않으면서 오디오, 전원 및 액세서리 기능에 대한 안정적인 신호 전송을 보장합니다.

자동차 오디오 개조 키트, 해양 전자 장치, UTV 및 오프로드 차량에 일반적으로 사용되는 이 30핀 수 하우징은 일치하는 콘센트와 결합 시 완전한 플러그 앤 플레이 기능을 지원합니다. 표준화된 디자인과 내구성 있는 구조로 인해 현대 차량 연결 요구 사항에 맞는 신뢰할 수 있는 고성능 솔루션을 찾는 기술자와 제조업체가 선호하는 선택입니다.

기술 사양 개요

• 제품 모델:90378-30B-11

• 커넥터 유형:수(30핀)

• 하우징 색상:내추럴(베이지/오프화이트)

• 회로 수:30가지 방법

• 절연재:PBT+GF15% 또는 PA66+GF30%

• 터미널 구성:구리 합금, 황동, 인청동

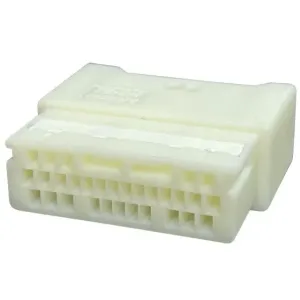

• 결합 하우징:TS30378-30P-21(여성)

• OEM 상호 참조:90980-12E93(Toyota 애플리케이션)과 호환 가능

• 적용 범위:자동차 오디오 하니스, 전선 간 연결, 인포테인먼트 업그레이드

• 품질 보증:발송 전 100% 검사 완료

• 인증:IATF 16949, ISO14001, RoHS 준수

• 최소 주문 수량:1,000개

• 생산 리드타임:영업일 기준 2~15일

• 맞춤화 지원:맞춤형 금형 개발이 가능한 OEM 및 ODM 서비스

안정적인 신호 전송을 위한 천연색 수 하우징

TS30378-30P-11 수 커넥터는 Toyota 및 기타 일본 차량 모델에서 일반적으로 볼 수 있는 공장 스타일의 미학과 조화를 이루는 천연(베이지색/황백색) 열가소성 하우징이 특징입니다. 이 색상 코딩은 기술자가 설치 중에 올바른 결합 쌍을 신속하게 식별하여 오류를 줄이고 서비스 효율성을 향상시키는 데 도움이 됩니다. 수형 핀 구성은 암형 리셉터클 TS30378-30P-21과 원활하게 결합되도록 정밀하게 정렬되어 삽입력을 최소화하는 동시에 접촉 신뢰성을 최대화합니다.

PBT+GF15% 또는 PA66+GF30%로 구성된 하우징은 열, 충격 및 화학물질 노출에 대한 탁월한 저항성을 제공합니다. 이러한 소재는 시간이 지나도 치수 안정성을 유지하여 장기간 열 순환 시 뒤틀림이나 균열을 방지합니다. 이는 엔진 베이 또는 대시보드 환경의 장기적인 성능에 매우 중요합니다.

Toyota 오디오 및 제어 시스템용으로 설계됨

이 수 커넥터는 OEM 커넥터 90980-12E93과의 호환성이 필요한 Toyota 차량용 하니스 솔루션에 널리 사용됩니다. 이를 통해 설치자는 애프터마켓 스테레오를 절단이나 납땜 없이 차량의 공장 배선에 직접 연결할 수 있는 맞춤형 또는 범용 어댑터를 만들 수 있습니다. 원래 하네스를 보존함으로써 이 접근 방식은 차량의 재판매 가치를 보호하고 필요한 경우 쉽게 복원할 수 있습니다. 30방향 레이아웃은 스피커 출력, 전원 입력, 접지선, 안테나 트리거 및 스티어링 휠 제어 인터페이스를 포함한 모든 필수 신호를 지원합니다.

맞춤형 제조 및 브랜딩 옵션

우리는 브랜드 오디오 하네스 또는 교체 커넥터를 개발하는 회사에 완전한 OEM 및 ODM 지원을 제공합니다. 우리 팀은 개인 라벨링, 포장 디자인, 기술 검증 및 맞춤형 금형 제작을 지원할 수 있습니다. 수정된 터미널 레이아웃, 다양한 색상의 하우징 또는 귀하의 브랜드에 따른 대량 생산이 필요한 경우 당사는 빠른 처리와 일관된 품질 관리를 통해 확장 가능한 제조를 제공합니다.

엄격한 품질 관리 및 규정 준수

모든 TS30378-30P-11 커넥터는 IATF 16949(자동차 품질), ISO14001(환경 관리) 및 RoHS(유해 물질 제한)를 준수하여 생산됩니다. 각 장치는 배송 전에 100% 육안 및 기계적 검사를 거쳐 적절한 터미널 정렬, 하우징 무결성 및 재료 일관성을 보장합니다. 이 엄격한 품질 프로세스는 모든 커넥터가 자동차 전기 시스템에서 기대되는 높은 표준을 충족함을 보장합니다.

TSCN 소개 – 자동차 전기 부품 전문가

Zhejiang Tongsheng Electronic Co., Ltd.(TSCN)는 고품질 자동차 커넥터 설계 및 제조 분야에서 25년 이상의 경험을 보유하고 있습니다. 글로벌 시장에서 신뢰할 수 있는 공급업체로서 당사는 첨단 사출 성형 기술과 심층적인 업계 전문 지식을 결합하여 차량 오디오 및 배선 애플리케이션을 위한 안정적이고 내구성이 뛰어나며 호환 가능한 부품을 제공합니다. 당사 제품은 성능, 정밀도 및 장기적인 신뢰성을 중시하는 설치업체, 유통업체 및 OEM이 사용합니다.

설치 전 비품 확인

TS30378-30P-11은 90980-12E93의 사양과 일치하고 TS30378-30P-21과 짝을 이루도록 설계되었지만 최종 조립 전에 특정 차량 모델의 ​​핀아웃 및 배선 다이어그램을 확인하는 것이 좋습니다. 기술 지원이나 샘플 테스트가 필요한 경우 당사에 문의하십시오.mandy@tscn.com.cn— 우리는 완벽한 핏을 보장하기 위해 왔습니다.

다른 핀 수, 색상 또는 사용자 정의 버전이 필요합니까? 우리는 고유한 차량 플랫폼 및 브랜드 요구 사항에 맞는 맞춤형 전선 간 솔루션 개발을 전문으로 합니다.

전체 제품 세부정보 다운로드

TS30378 시리즈의 데이터시트, 핀아웃 다이어그램, 패키징 정보 및 애플리케이션 가이드에 액세스하려면 공식 웹사이트를 방문하세요. Toyota, Lexus 및 안정적인 플러그 앤 플레이 오디오 통합이 필요한 기타 차량용 자동차 커넥터 및 하네스 구성 요소의 전체 라인업을 살펴보세요.

귀하의 커넥터가 사진의 당사 커넥터와 일치하는지 비교하고 확인하십시오. 확실하지 않은 경우 항목 문의를 클릭하고 커넥터 또는 연결되는 부품의 사진을 첨부해 주시면 최대한 빨리 확인해 드리겠습니다.

필요한 커넥터를 찾을 수 없습니까? mandy@tscn.com.cn으로 이메일을 보내주시면 찾아보겠습니다.
